產品概況

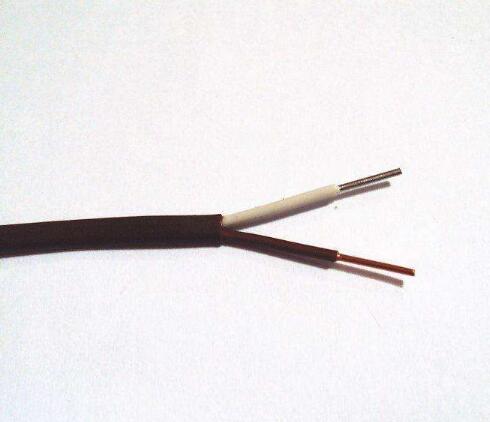

T型補償導線

本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。

補償導線按熱電特性的允差不同分為精密級(符號S)和普通級(符號無)。

補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。

產品標準: 補償導線：GB/T4989-94：Q/ 3 20831SQL07-96

使用特性: 使用溫度：耐熱級：-65~ 200℃及-65~ 260℃兩種；

普通級：-40~ 70℃及-40~ 105℃兩種；

彎曲半徑：補償導線：不小于導線外8倍；

產品標準: 熱電偶補償導線：GB/T4989-94

熱電偶補償電纜：Q/ 3 20831SQL07-96 使用特性: 使用溫度：耐熱級：-65~ 200℃及-65~ 260℃兩種；

普通級：-40~ 70℃及-40~ 105℃兩種；

彎曲半徑：補償導線：不小于導線外8倍；

補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍

產品型號

型 號 名 稱

KX-FF 氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜

KX-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜

KX-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜

KX-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜

KXS-FF 氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜

KXS-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜

KXS-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜

KXS-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜

KX-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜

KX-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜

KX-FFP3 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜

KXS-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜

KXS-FFP3 氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜

KXS-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜

產品特點：

注：

1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。

2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。

3、還有一些特制的聚四氟乙烯與玻璃絲復合絕緣及護套的高溫補償電纜，如：KXHF4
